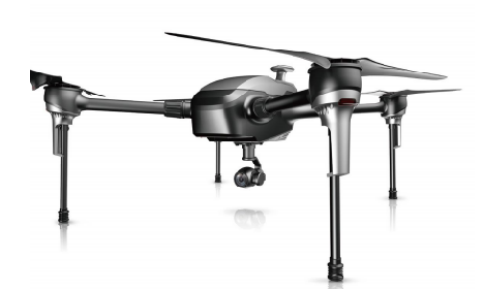

1、飛行平臺參數
|
類別 |
規格 |
|
軸距 |
820mm |
|
起飛重量 |
7kg |
|
標準載荷重量 |
＜1.2kg |
|
抗風能力 |
5級風 |
|
防護等級 |
≥IP45 |
|
留空時間 |
＞53min |
|
槳葉 |
19寸碳纖維 |
2、飛控功能
|
飛控輔助飛行模式 |
是 |
|
手動起飛、降落 |
是 |
|
自動起飛、降落 |
是 |
|
自動駕駛飛行 |
是 |
|
實時航點飛行模式 |
是 |
|
地圖指點飛行模式 |
是 |
|
遙控器飛行模式 |
有 |
|
OSD視頻疊加顯示 |
是 |
|
GOOGLE地圖支持 |
是 |
|
飛控數據記錄 |
是 |
|
GPS失落報警 |
有 |
|
GPS失效保護 |
有 |
|
電池電壓報警 |
有 |
|
電池欠壓保護 |
有 |
|
一鍵返航降落 |
有 |
|
測控鏈路中斷報警 |
有 |
|
測控鏈路失效保護 |
有 |

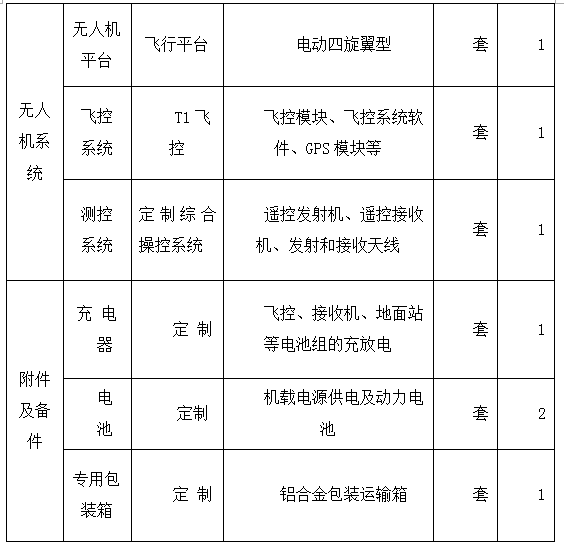

飛機配置
吊艙介紹

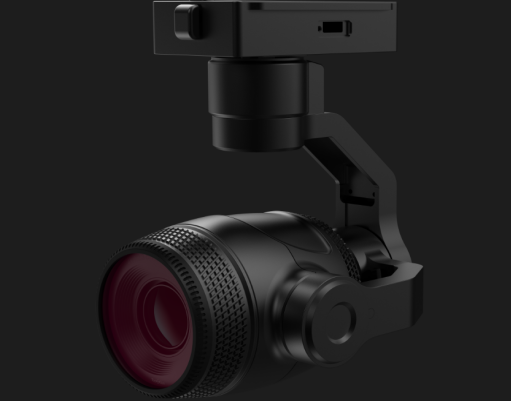

1、14（3.5*4）倍吊艙
該吊艙是一款1200萬像素，14（3.5光學*4數碼）倍變焦，支持圖像跟蹤的微小型三軸云臺相機。吊艙全重約285克，適配大部分無人飛行器。
|
總體參數 |
|
產品名稱 |
光學變焦吊艙 |
|
工作電壓 |
12V-25V |
|
功率 |
6W |
|
重量 |
285g |
|
尺寸（長寬高） |
96*79*120mm |
|
接口類型 |
網口 |
|
顯示控制方式 |
WindowsPC或安卓手機、平板 |
|
環境參數 |
|
工作溫度 |
-10°~60° |
|
存儲溫度 |
-20°~70° |
|
云臺參數 |
|
角度抖動量 |
±0.01° |
|
安裝方式 |
可拆卸 |
|
可控制轉動范圍 |
俯仰：+70°至—110°；航向：±300° |
|
結構設計范圍 |
俯仰：+75°至-100°航向：±310°；滾轉:+90°至﹣50° |
|
控制速度 |
俯仰：120º/s;航向180º/s |
|
相機參數 |
|
傳感器 |
CMOS:1/2.3″;總像素1271萬；分辨率4152*3062 |
|
鏡頭 |
3.5倍光學變焦鏡頭 F 3.85~13.4mm
拍攝距離:1mm~3mm(近焦~遠焦)
視場角(水平):82~25° |
|
圖像存儲格式 |
JPEG |
|
視頻存儲格式 |
MP4 |
|
工作模式 |
錄像;拍照; |
|
透霧 |
電子透霧 |
|
曝光模式 |
自動曝光/手動曝光 |
|
分辨率 |
25fps(3840*2160)
25fps(1920*1080)
抓拍分辨率：（4024*3036） |
|
照度 |
彩色：0.5Lux/F2.4； |
|
2D降噪 |
支持 |
|
3D降噪 |
支持 |
|
電子快門 |
1/3~1/30000秒 |
|
曝光 |
自動模式； |
|
信息視頻疊加（OSD） |
支持 |
|
指點變焦 |
支持 |
|
指點變焦范圍 |
1~3.5倍光學 |
|
一鍵縮放到單倍圖像 |
支持 |
|
支持存儲卡類型 |
Micro SD卡 |
數據傳輸系統介紹

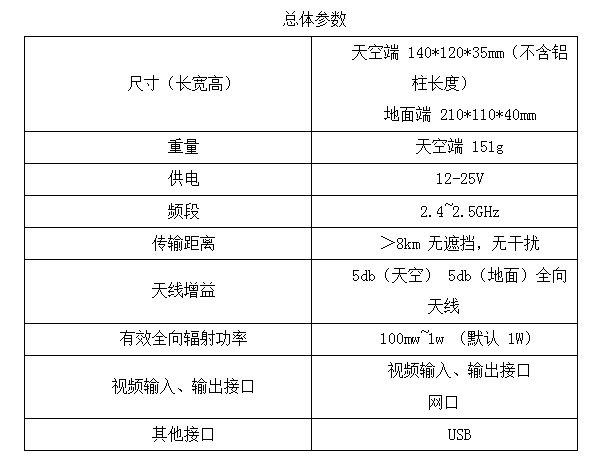

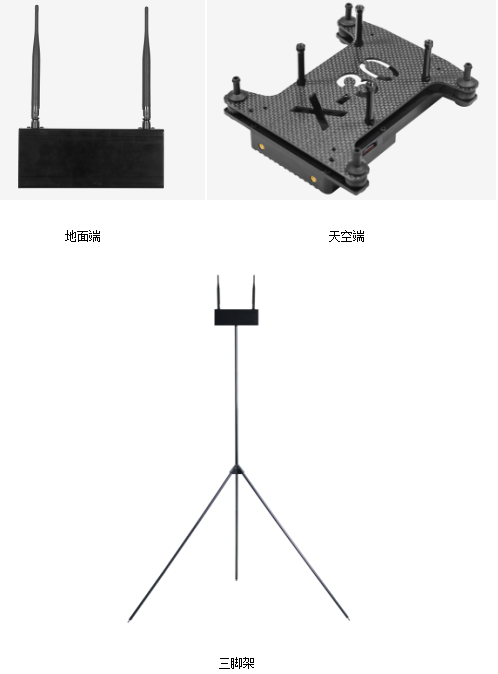

1、Rainbow R1
Rainbow R1 數據鏈集成了高性能傳輸模塊（ 25 兆傳輸碼流）、快拆減震機構。與TOPXGUN 全系列飛控，吊艙等設備配合使用，可實現數據，圖像傳輸、設備控制等功能。標準配置圖像傳輸距離＞8km，滿足大多數行業需求（具體傳輸距離因?qū)嶋H使用環境而存在差異）
精準飛行系統介紹

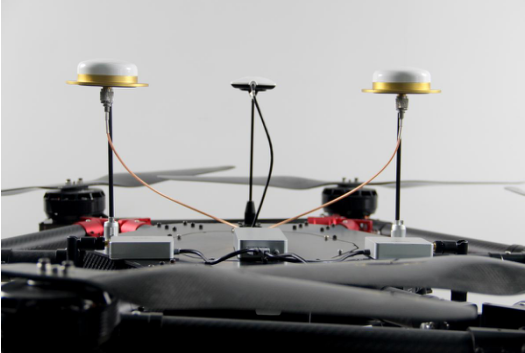

實時波載相位差分系統（RTK）
TopXGun RTK 差分系統專為無人機高精度飛行而設計，不僅可以配合RTK差分基站提供厘米級的定位精度，還可以通過雙天線對飛行器進行精準定向，消除磁干擾影響。包括多種產品組合，便于用戶根據自身需求進行選擇。
R20移動基站
配合移動基站，可滿足用戶對不同區域的作業需求。10公里以上傳輸距離，一對多的工作模式，多臺飛行器（10臺）可同時使用同一基站實現厘米級精準定位。
多旋翼無人駕駛飛行器是利用無線電遙控設備和機載的程序控制裝置操縱的不載人飛機。
機上無無駕駛艙，但安裝有自動駕駛儀、程序控制裝置等設備。
可在無線電遙控下像普通直升機一樣垂直起飛。
回收時，可像普通直升機著陸過程一樣的方式自動垂直著陸，也可通過遙控器
